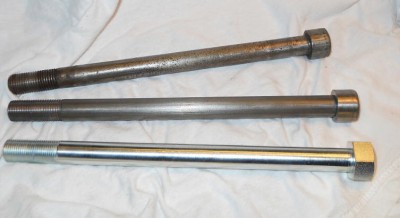

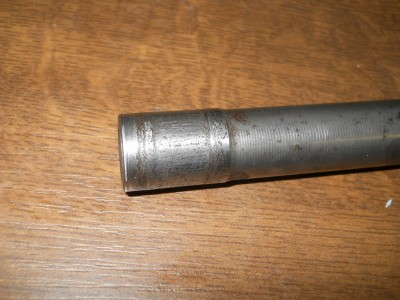

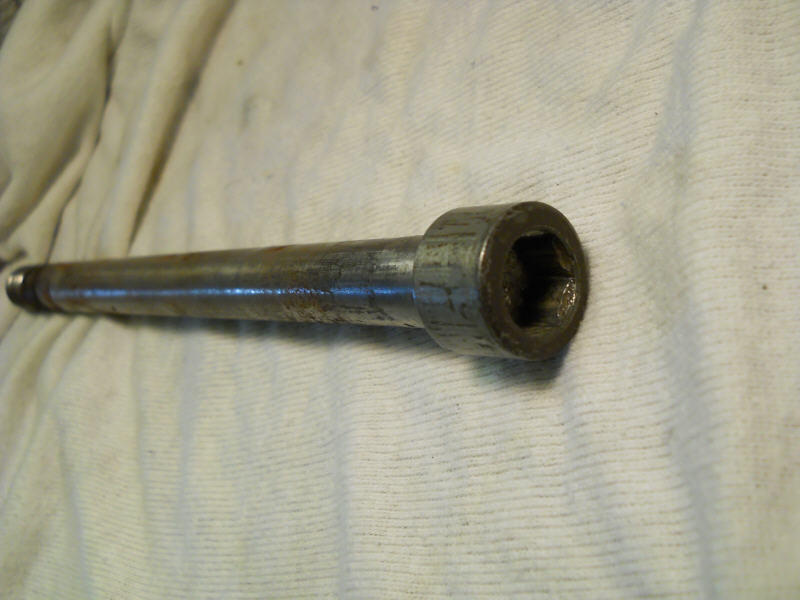

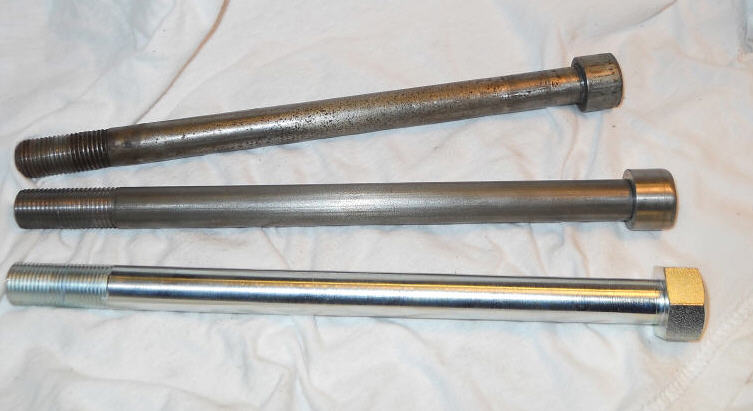

Die Schwingenachsen aller meiner 50er sehen leider so aus.



Hab mir zwar schon mal neue Achsen mit Sechskant gedreht und verzinkt, passt aber eben nicht original.




Da kommt doch Tom44 mal zu Besuch und hat neu prima Idee für mein Problem. Noch mal Danke an Tom, gelernt ist halt gelernt

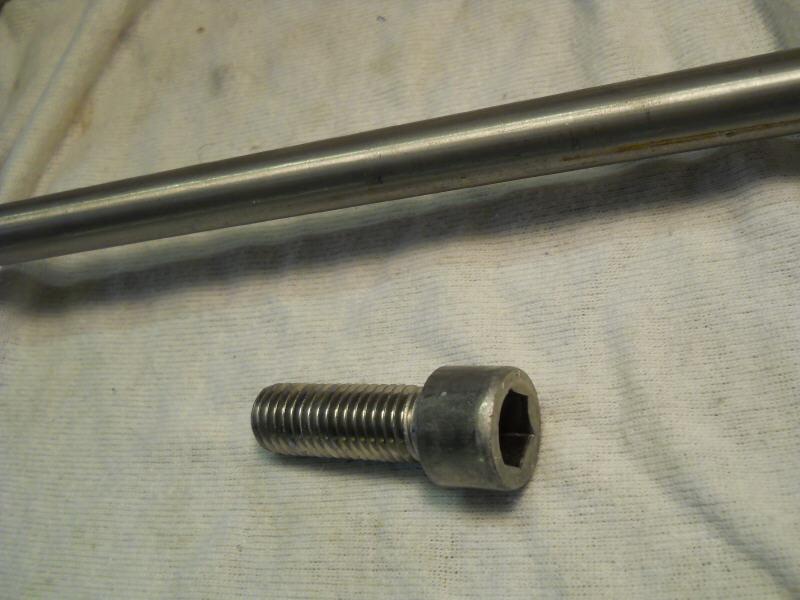

Also 14mm Stangenware und M14 Inbusschrauben besorgt, denn genau die haben den passenden Kopf.

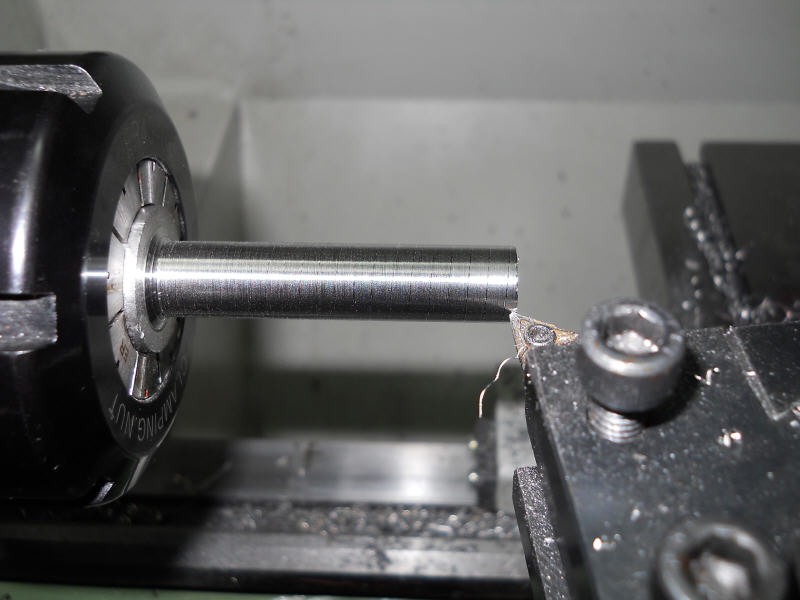

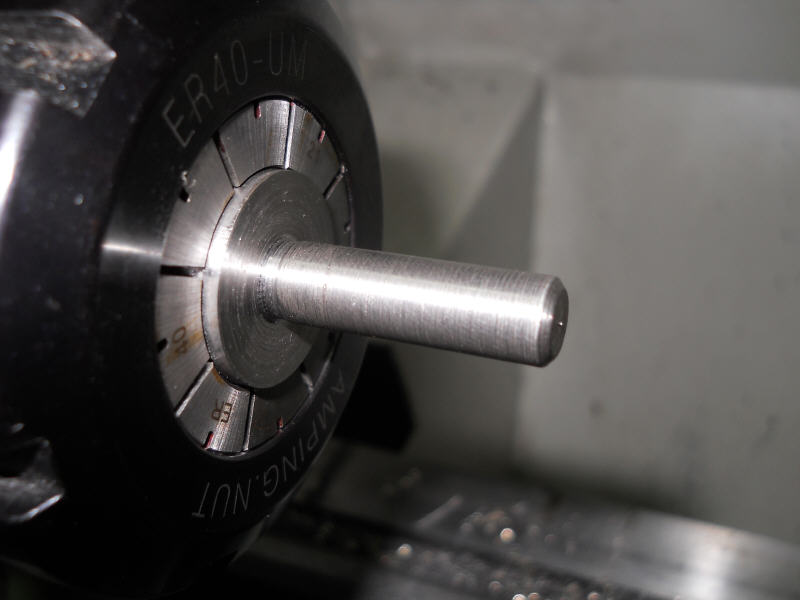

Ab auf die Drehbank mit der Schraube und erst mal das zu große M14 Gewinde auf 8mm abgedreht.

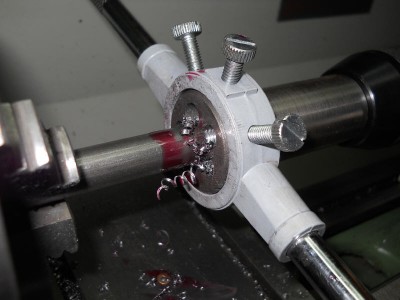

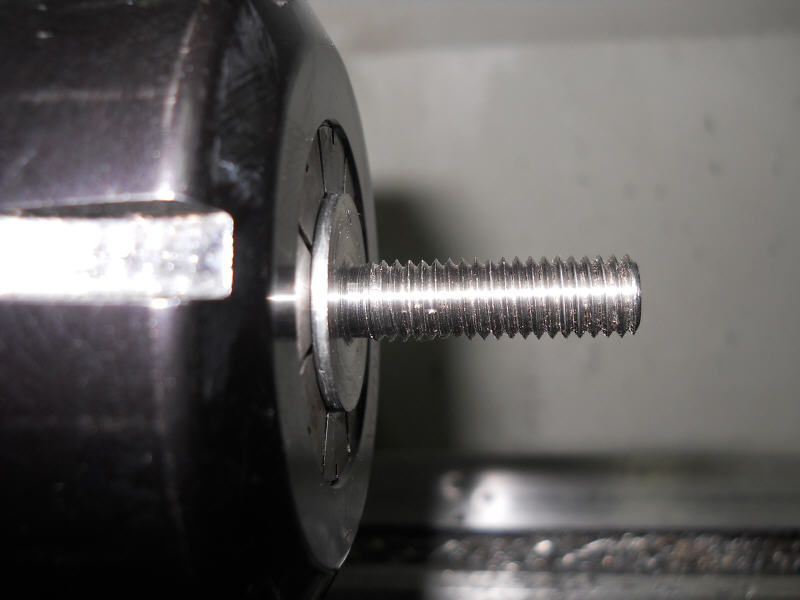

Jetzt die Schraube mit nem M8 Gewinde versehen




Damit ist die Schraube erst mal fertig

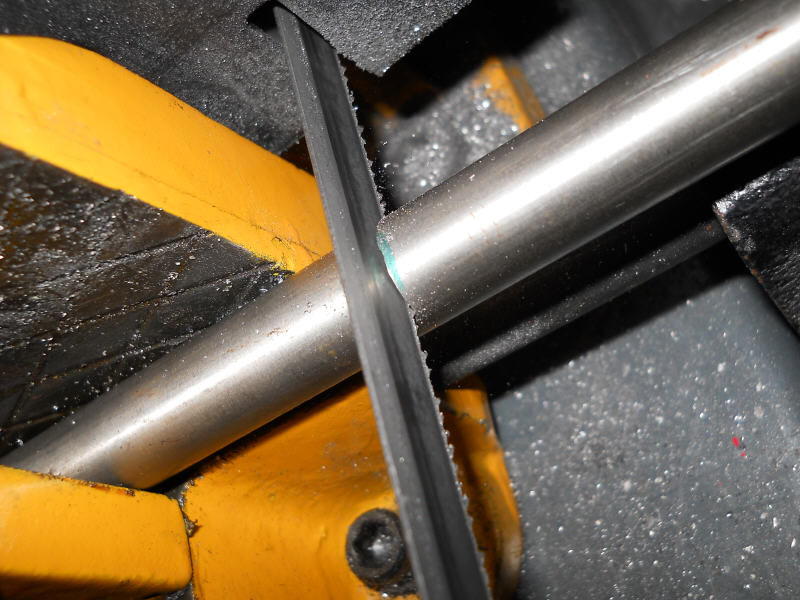

Jetzt wird sich an die 14mm Achse selbst gemacht, also erst mal passende Länge absagen.

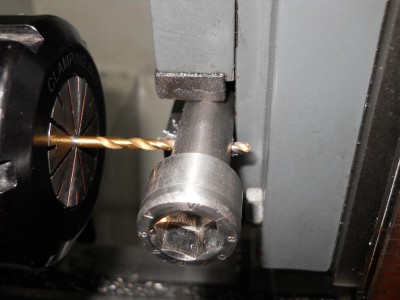

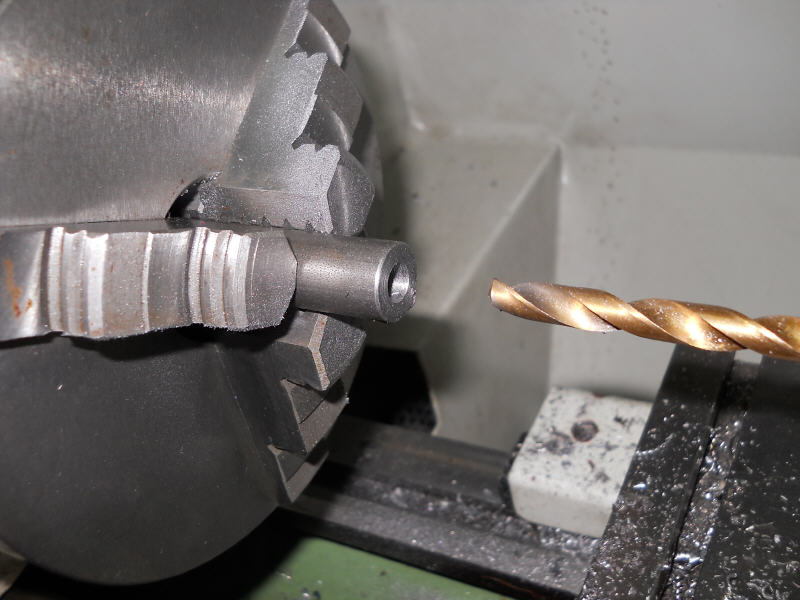

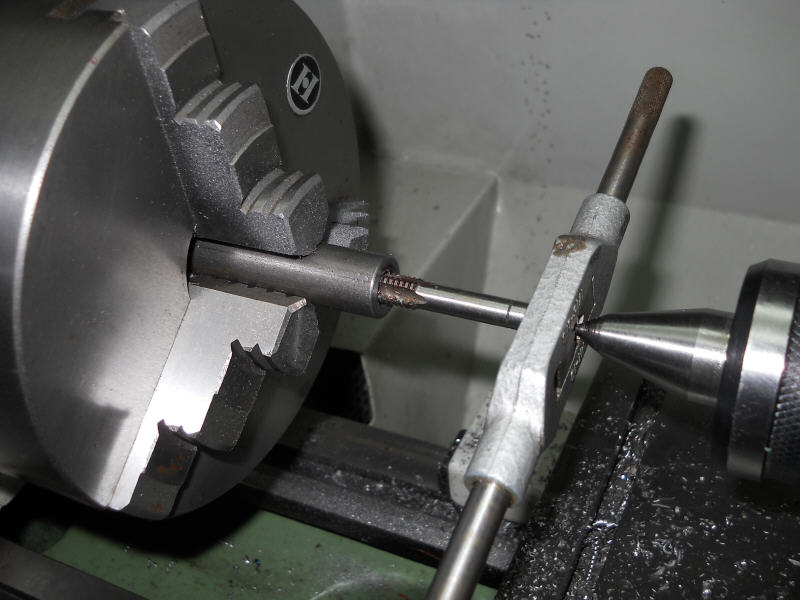

Dann passend für M8 gebohrt und Gewinde geschnitten

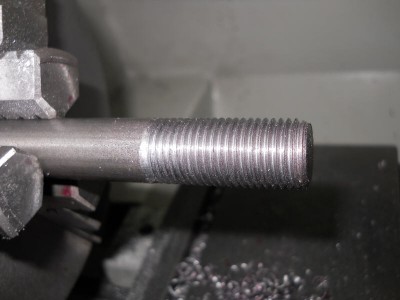

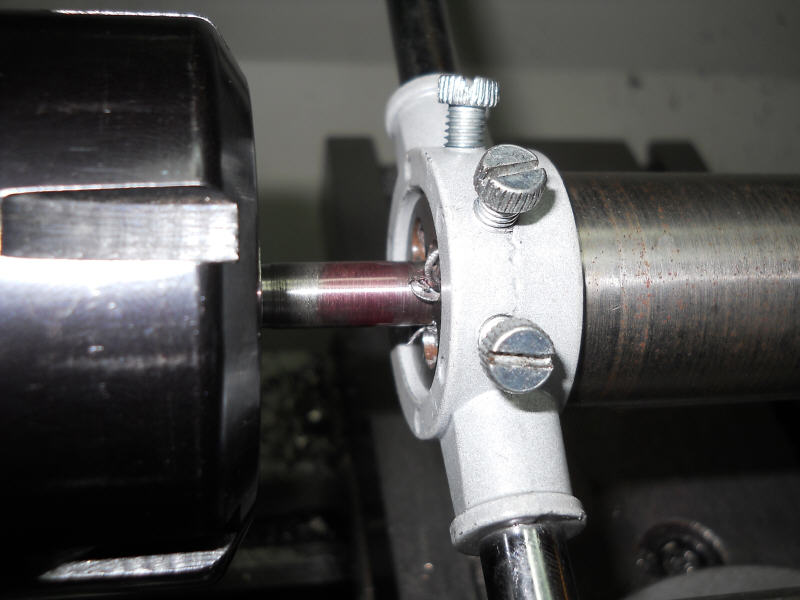

Jetzt die andere Seite der Achse mit einem M14 Feingewinde (wie original) versehen

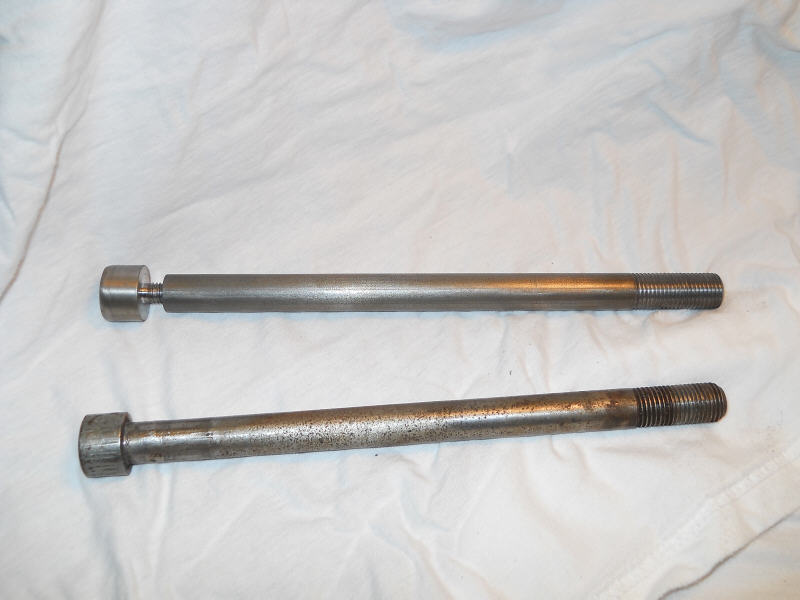

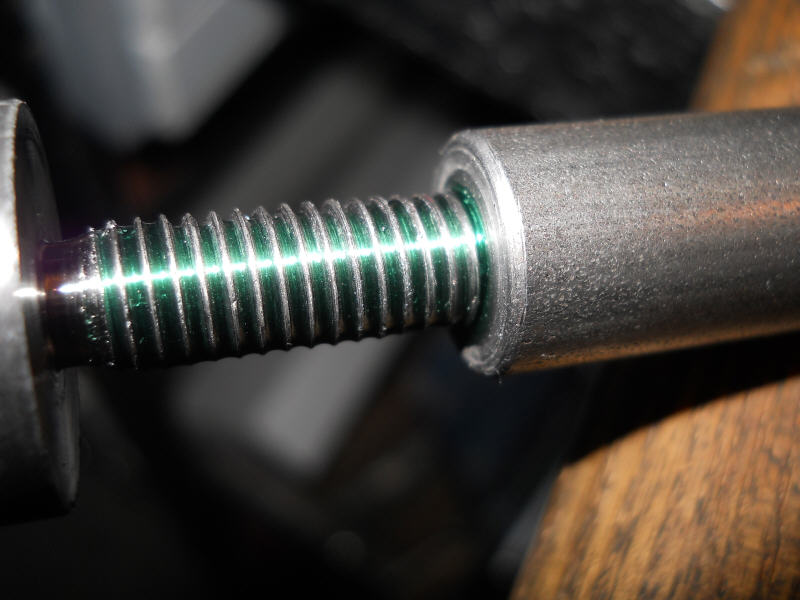

So jetzt passen die Teile schon ganz gut zusammen, aber das Ganze soll sich ja nicht so einfach wieder zerlegen.

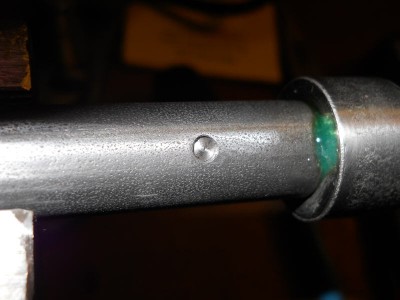

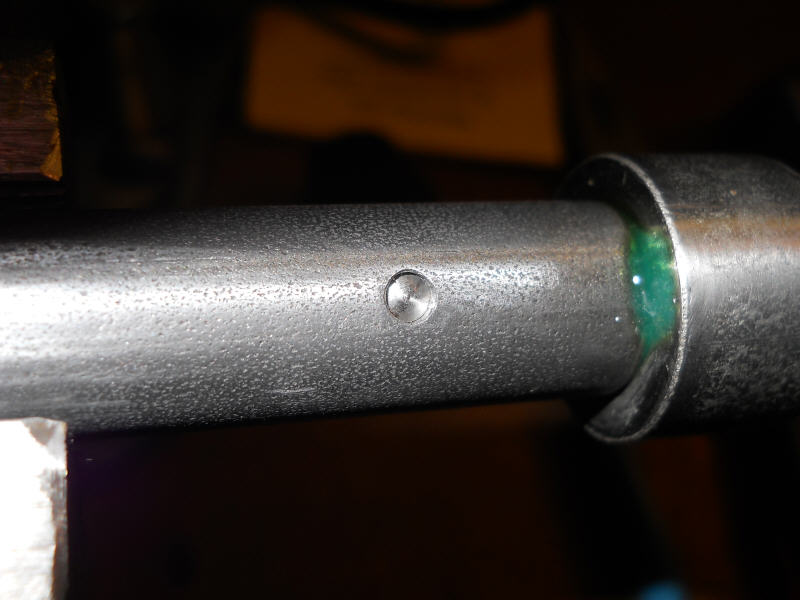

Darum wurde die Schraube mit Loctite verklebt, dann alles zusammen durchbohrt und mit einem Stahlstift blockiert.







Nicht wundern, die Oberfläche erscheint lediglich durch den Blitz so "narbig) in Wirklichkeit ist die recht gut. Wird aber eh noch kurz geschliffen und dann zum Verzinken gebracht.

Somit hat ich erst mal ein paar Achsen auf Lager, womit ich die unpassenden Sechskantschrauben auswechseln werde.




Hoffe euch mit der Erstellungsgeschichte Anregung zum Nachbauen gegeben zu haben.

Gruß
Kalle

_________________

Hi Kalle

gern geschehen ein fauler darf halt nicht dumm sein und schon kommen einem solche Ideen.

_________________
Tom44

So jetzt hab ich zwar schon die Achsen, aber damit ist eine komplette Neulagerung der Schwinge noch nicht möglich.

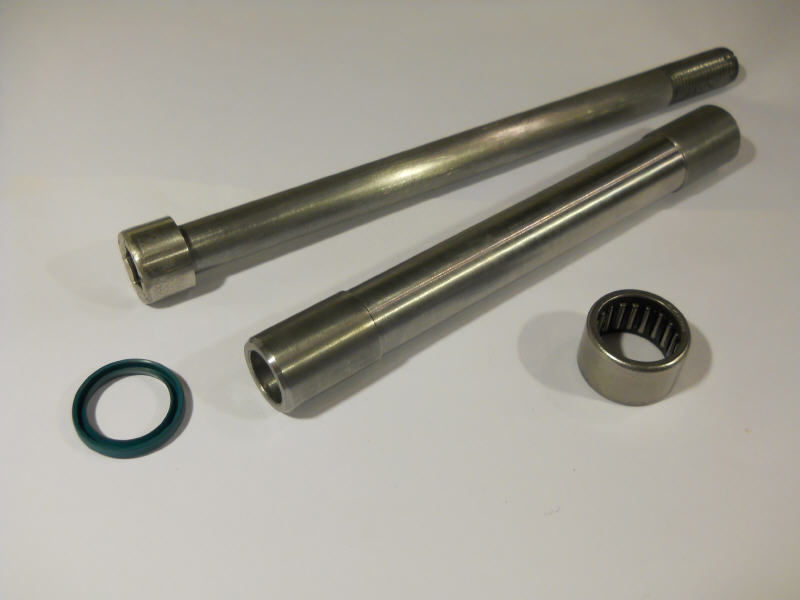

Also weiter gemacht und 20mm Rundmaterial besorgt, sowie Nadellager 26x20 und Simmerunge 26x20x4

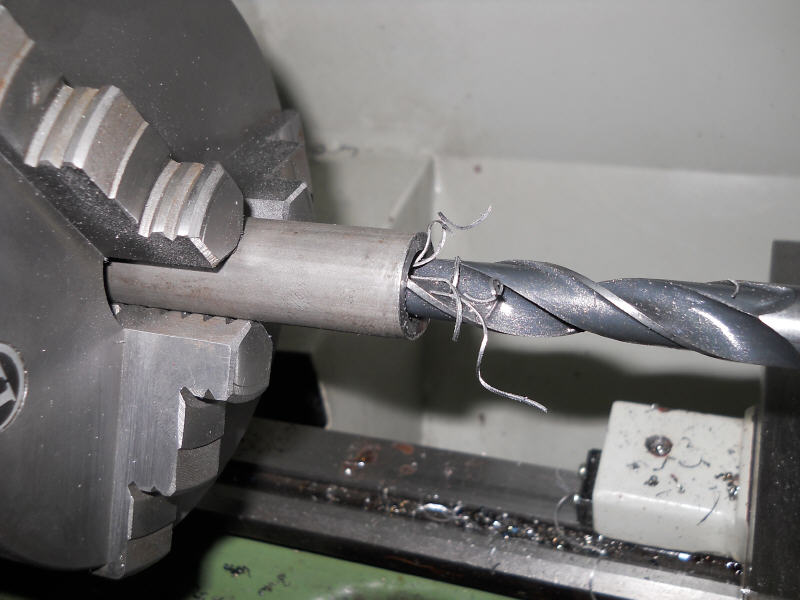

Erst mal das Rundmaterial auf passende Länge gebracht und vorgebohrt.

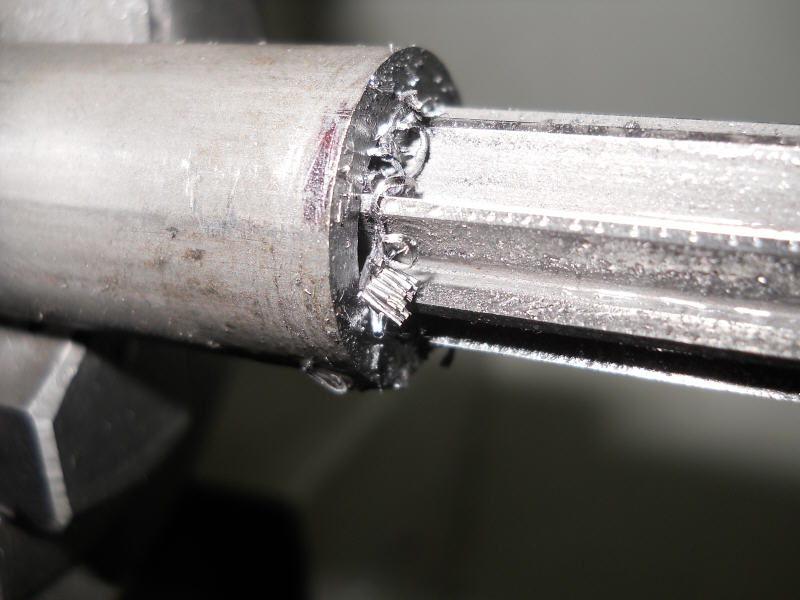

Dann mittels einer 14er Reibahle eine saubere und gleichmäßige Bohrung erzeugt.




Jetzt noch ein wenig in der Mitte abgedreht (=> größeres Fettreservoir in der Schwinge und original auch so) und mit Fasen versehen.

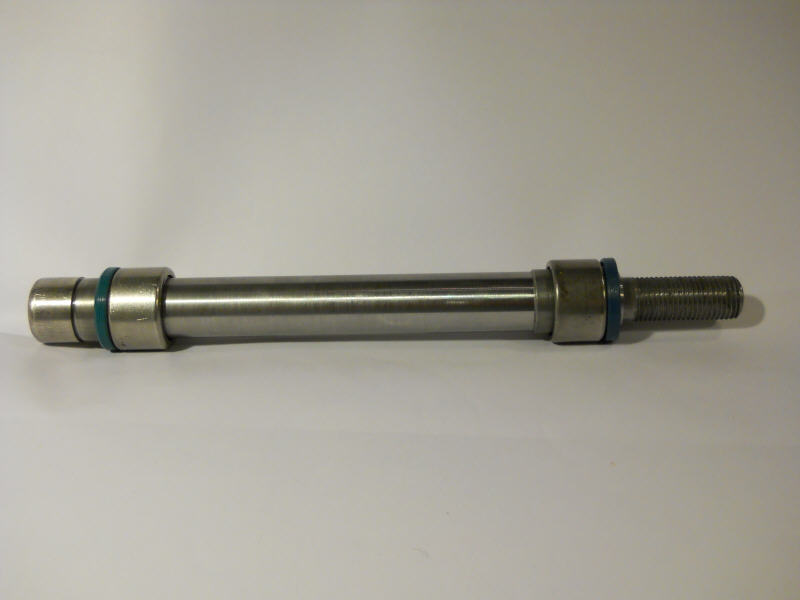

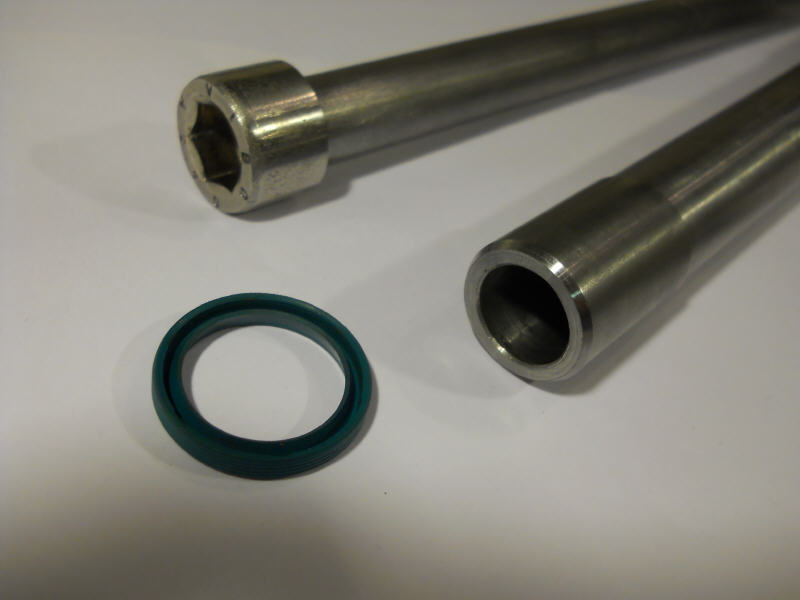

Somit ist jetzt alles komplett und die Schwingen können überholt werden.


Als nächstes mache ich mich vielleicht mal an die ganz alten Schwingen und drehe mir mal passende Bronzebuchsen. Bei den alten Schwingen gibt es ja keine Nadellager oder Hülsen, sondern die Achse läuft direkt in der Buchse.

Gruß
Kalle

_________________

Sauber, Kalle! Schöne Arbeit! So ne Drehbank ist schon hilfreich. Dazu gute Ideen...dann siehts wieder Original aus!

_________________
Glückauf, der Steiger kommt

Und für mich als Schreibtischtäter hat so ne Drehbank auch was meditatives

Gruß
Kalle

_________________

Ja! Da passiert was, wenn man(n) am Rad dreht

_________________
Glückauf, der Steiger kommt

Irgendwie gefiel mir das mit der ungehärteten Zwischenhülse nicht, hatte aber keine Idee. Ausser härten und schleifen lassen, aber da hätte ich anderes Grundmaterial nehmen müssen. Auch hab ich keine Härterei die was für die Kaffeekasse macht.

Dann kam Tim vor ein paar Monaten vorbei und brachte mir ne verschlissene Original Zwischenhülse und zwei mal Nadellager Innenringe mit (IR17X20X30,5) . Wusste gar nicht das es sowas gibt, aber sowas mit gehärteter Oberfläche war es was man braucht.

Leider ist ja die alte Elektronik meiner Drehbank abgeraucht und ich musste erst alles neu machen. Aber jetzt funktioniert ja alles wieder (Dank FU und 380 Motor auch besser als zuvor).

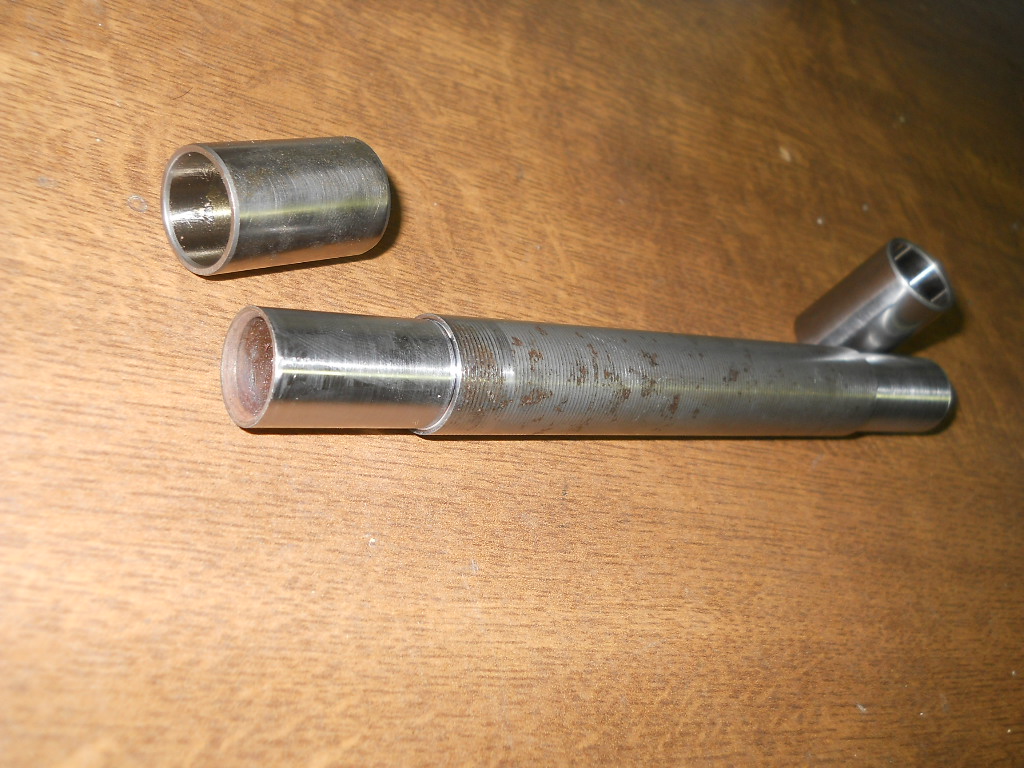

Also die (doch gehärtete) Zwischenhülse mit leichtem Übermaß abgedreht. Jetzt die Hülse erwärmen und aufpressen, dann hat man wieder eine tolle Zwischenhülse.






Hab mich schon gefreut, jetzt alle meine (noch aufgehobene) Zwischenhülsen machen zu können, musste aber feststellen, das die meist auch noch in der 14er Innenbohrung schwer ausgeschlagen sind. Bringt also nur was die alten mit Nadellager-Innenringe zu versorgen, wenn die Bohrung noch stimmt.

OK werde ich halt meine erstellen Zwischenhülse nehmen.

So gemacht, ist das Ganze richtig vernünftig. Noch mal Danke an Tim für den Tipp.

Gruß
Kalle

_________________

Habe mal eine Frage zu den Wellendichtringen:

Habe bei mir gemessen, dass die 20x26x3 sein müssten. Ist das richtig? Leider bekommt man das Maß nicht unbedingt. Habe nur das hier gefunden:
https://www.agrolager.de/product_info.p ... d=12104891
oder
https://www.agrolager.de/product_info.p ... d=31000187

Alternativ könne ich mir genau passende O-Ringe vorstellen.

Hat jemand die originalen Maße?

Viele Grüße
Johannes

_________________
Mainfranken: Klöß, sonst nix!
KTM | KAWASAKI | ASPES | BETA
www.ENDURO-CLASSIC.de

Hm weiß im Moment das Maß meiner Siris nicht, zu faul um in die Werkstatt zu gehen. Denke aber es sind 20x26x4

Aber wo ist dein Problem? Erste Seite bei Tante Google

https://www.neubert-racing.com/article/343423


Oder hier auf der zweiten Seite
http://win-ersatzteile.de/index.php/hydraulik-und-pneumatikdichtungen/wellendichtringe/o-1-30-mm


Gruß
Kalle

_________________

Vielen Dank Kalle!
Bei Neubert habe ich bestellt. Die zweite Adresse war ein "klein wenig" teuer.
Gruß
Johannes
