Die Schwingenachsen aller meiner 50er sehen leider so aus.
Dateianhang:
1.JPG [ 56.11 KiB | 13629-mal betrachtet ]
Hab mir zwar schon mal neue Achsen mit Sechskant gedreht und verzinkt, passt aber eben nicht original.
Dateianhang:
17.JPG [ 42.85 KiB | 13629-mal betrachtet ]
Da kommt doch Tom44 mal zu Besuch und hat neu prima Idee für mein Problem. Noch mal Danke an Tom, gelernt ist halt gelernt
Also 14mm Stangenware und M14 Inbusschrauben besorgt, denn genau die haben den passenden Kopf.
Dateianhang:
2.JPG [ 66.21 KiB | 13629-mal betrachtet ]
Ab auf die Drehbank mit der Schraube und erst mal das zu große M14 Gewinde auf 8mm abgedreht.
Dateianhang:
3.JPG [ 51.15 KiB | 13629-mal betrachtet ]
Dateianhang:
4.JPG [ 38.15 KiB | 13629-mal betrachtet ]
Jetzt die Schraube mit nem M8 Gewinde versehen
Dateianhang:
5.JPG [ 51.87 KiB | 13629-mal betrachtet ]
Damit ist die Schraube erst mal fertig
Dateianhang:
6.JPG [ 39.75 KiB | 13629-mal betrachtet ]
Jetzt wird sich an die 14mm Achse selbst gemacht, also erst mal passende Länge absagen.
Dateianhang:
7.JPG [ 86.78 KiB | 13629-mal betrachtet ]
Dann passend für M8 gebohrt und Gewinde geschnitten
Dateianhang:
8.JPG [ 62.95 KiB | 13629-mal betrachtet ]
Dateianhang:
9.JPG [ 59.22 KiB | 13629-mal betrachtet ]
Jetzt die andere Seite der Achse mit einem M14 Feingewinde (wie original) versehen
Dateianhang:
10.JPG [ 53.44 KiB | 13629-mal betrachtet ]
Dateianhang:
11.JPG [ 47.11 KiB | 13629-mal betrachtet ]
So jetzt passen die Teile schon ganz gut zusammen, aber das Ganze soll sich ja nicht so einfach wieder zerlegen.
Dateianhang:
12.JPG [ 46.66 KiB | 13629-mal betrachtet ]
Darum wurde die Schraube mit Loctite verklebt, dann alles zusammen durchbohrt und mit einem Stahlstift blockiert.
Dateianhang:
13.JPG [ 57.59 KiB | 13629-mal betrachtet ]
Dateianhang:
14.JPG [ 54.88 KiB | 13629-mal betrachtet ]
Dateianhang:
15.JPG [ 52.09 KiB | 13629-mal betrachtet ]

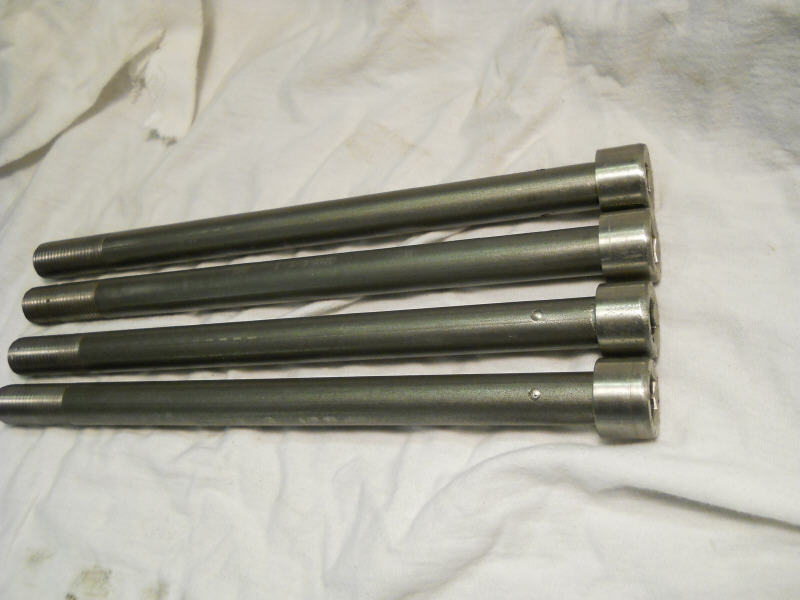

Nicht wundern, die Oberfläche erscheint lediglich durch den Blitz so "narbig) in Wirklichkeit ist die recht gut. Wird aber eh noch kurz geschliffen und dann zum Verzinken gebracht.
Somit hat ich erst mal ein paar Achsen auf Lager, womit ich die unpassenden Sechskantschrauben auswechseln werde.
Dateianhang:
16.JPG [ 51.17 KiB | 13628-mal betrachtet ]
Hoffe euch mit der Erstellungsgeschichte Anregung zum Nachbauen gegeben zu haben.
Gruß
Kalle
und schon kommen einem solche Ideen.
. Wusste gar nicht das es sowas gibt, aber sowas mit gehärteter Oberfläche war es was man braucht.
