Hat Felix 1a beschrieben

Ich musste bei der Hopi quasi nur kopieren, hatte es also noch einfacher.

Muss nur beim ersten Ansetzen aufpassen, wegen rundem Kolben. Kannst prima nen Dremel nehmen um ne Ansatzfläche zu schaffen.

Kalle

_________________

Hallo Tobias,

noch ein kleiner Tipp, damit das ganze nicht in einer Messorgie endet.
Die Oberkante des Lochs kannst du in 99,9 Prozent der Fälle einfach einen Millimeter unter den Ring setzen ohne zu messen, passt immer.
Das einzige was du wirklich im Auge behalten musst ist die Unterkante des Lochs. Diese darf auf keinen Fall in den Einlass laufen. Hier musst du messen. Alle anderen Maße einfach vernünftig auf dem Kolben anreißen und das Loch entsprechend ausfräsen/bohren /feilen etc.

Gruß Felix

_________________
Zwei Takte sind genug und Ventile gehören in die Reifen.
----------------------------------------------------------------
www.oldmoped.de

Hi Felix, prima, danke für den Tip!! Ich muß demnächst mal mit dem Zylinder zu meinem Bekannten, der hat eine Dreipunktinnenmeßuhr und hat mir schon öfters Zylinder vermessen. Eigentlich gehe ich ja davon aus, daß ein Kolben mit der Maßangabe 38,8mm passt. Aber vorbeugen ist besser als vollkotzen oder so .

Danke und Gruß

Tobias

Vorsicht Tobias, schau dir mal die nachfolgende Auflistung an

Eine 38,8er Bohrung soll ein Kolben Spiel von 1-3 Hunderstel mm haben! Des halb gibt es ja die Buchstaben auf Kolben und Zylindern. Im Neuzustand gehört ein C-Kolben in einen C-Zylinder und hat dann das korrekte Laufspiel.

Nur hat ein 40 Jahre alter C-Zylinder noch das Maß im Hunderstel Bereich wie zuvor? Wohl eher nicht.

Daher messen und auch den Kolben messen.

Kalle

_________________

Hi Kalle, d.h. Bohrung genau messen lassen und in meinem Fall ist es ja ein beschichteter Zylinder

Gußzylinder: Kolben braucht 0,08-0,09 mm Luft

Aluzylinder mit Gußlaufbahn: Kolben braucht 0,045-0,055 mm Luft

Vollaluzylinder mit Nikasillaufbahn: Kolben braucht 0,01-0,03 mm Luft

Bin gespannt was bei der Messung rauskommt. Und wo ich dann einen passenden Kolben her bekomme. Graf Kolben, oder beim Instandsetzer.

Danke schon mal

Tobias

Der Ultimative Zylinderthread

_________________
Grützi
Dirk

Forum live im Ruhrgebiet 2012
Forum live im Ruhrgebiet 2013

Bitte bedenken, das angegebene Laufspiel der Kolbenhersteller vorgibt. Bei originalen Minarellis dürfte das Asso gewesen sein. Bei zB. Barikit Kolben ist das möglicherweise anders.

_________________
Wer später bremst ist länger schnell...

Gruß kotte

Hi Kotte,

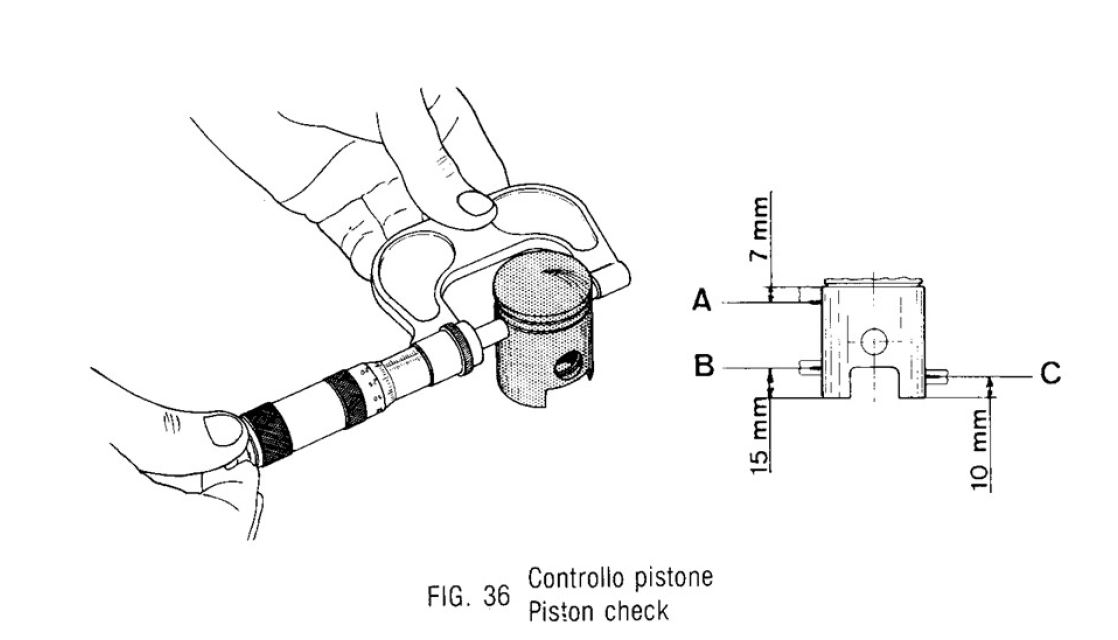

danke, das habe ich zum Glück schon bemerkt. Ich habe einen neuen GOL Zweiring Kolben für den normalen Minarelli Zylinder hier auf dem steht: per canna 38,8 mm. Also ist das Kolbenmaß gar nicht angegeben, sondern "passt für 38,8 mm Bohrung". Hab jetzt auch mal eine Bügelmessschraube zum Kolben messen geordert.

Gruß Tobias

Hallo Tobias,

nochmal ein kleiner Tipp

Kann dir aus Erfahrung sagen, traue niemals dem eingeschlagenen Maß auf dem Kolben.
Wenn du auf der sicheren Seite sein willst immer den Durchmesser mit einer 0,01mm Messschraube messen und den Zylinder am besten passend honen lassen.
Wenn allerdings neu gehohnt wird macht das messen normalerweise der Instandsetzer.

Noch eine Anmerkung, das Laufspiel von 0,08-0,09mm für einen Gusszylinder scheint mir etwas groß zu sein, beim Sachs Zylinder mit Mahle oder Barikit Kolben fahre ich 0,03mm in der Gussbuchse ohne die geringsten Probleme.

Gruß Felix

_________________
Zwei Takte sind genug und Ventile gehören in die Reifen.
----------------------------------------------------------------
www.oldmoped.de

Hi Felix,
wiederum danke

Das Thema interessiert mich gerade ziemlich, hab einen Gußzylinder und einen Beschichteten der einen Kolben braucht und einen Beschichteten von dem ich wissen möchte, ob der Kolben noch taugt. Notfalls hab ich einen Instandsetzer hier in der Nähe. Hab grad wieder gar nicht so viel Zeit wie ich Ideen im Kopf habe .

Gruß Tobias
