Das Thema ist manch einem sicher schon geläufig, will es aber trotzdem hier mal der Vollständigkeit einstellen

Auspuff ausbeulen

So ein Werkzeug hab ich mal vor vielen Jahren gebaut bekommen (damals hatte ich weder Drehbank noch Fräse) und schon oft prima einsetzen können.

Es ist immer wieder verblüffend anzusehen, wie die Beulen wie von Geisterhand rausgehen.

Gruß
Kalle

_________________

Der Link im vorherigen Beitrag führt mittlerweile ja in Leere.

Ich hatte mir das PDF aber damals runtergeladen. Nur wollte ich das Dokument von Frank nicht einfach so auf meiner Homepage platzieren und hab mir jetzt sein OK dafür eingeholt

An dieser Stelle noch mal großen Dank an Frank!

Hier jetzt der Link zum Auspuff ausbeulen PDF

Gruß
Kalle

_________________

Ja, das scheint der Königsweg! Habs vor einiger Zeit schon mal gelesen. Gut geschrieben! Wenn auch mit ner Menge Vorarbeit für das Ventilwerkzeug. Ob man die Befüllseite (Schlauchanschlußfitting) nicht auch anlöten kann, um sie später wieder zu entfernen? Der Stoppen für die andere Seite ist ja eher leicht zu basteln.

_________________
Glückauf, der Steiger kommt

Klar kannst du da was anlöten, sicherlich für den einmaligen Gebrauch die schnellere Lösung.

Ich hatte mir das Ding für die 250er KDX gemacht. Werde das Teil aber mal universeller umbauen, so das man sich lediglich die Einsätze neu machen müsste. Hab da auch schon ne Idee dafür.

Wenn ich soweit bin, stelle ich das Ergebnis hier ein. Und dann auch gleich mit Anwendungsbildern

Gruß
Kalle

_________________

So ich wollte euch ja noch die Bilder meines Ausbeulkits zeigen.

Dabei stellte ich dann fest, das ich für die "dünnen" Aspes Krümmer ja noch gar keine Aufnahmen hatte (aber auch noch nicht brauchte)

Naja dann eben gleich mal welche an der Drehbank gebastelt.

Da mir die Aspes Krümmer aber zu "zerbrechlich" aussahen, dachte ich mir, da wäre es besser noch einen Innenteil zu basteln. So kann dann der Aussenring beim klemmen über den Krümmer auf dem Innenteil "abstützen und nichts wird verbogen und hält bombig.

Hier mal Bilder von den Teilen








Da kommt dann der Deckel mit der Dichtung aus einem Schlauch drauf und rein mit der Luft.

Den Grundhalter hat mir mal vor vielen Jahren jemand mit dem Schneidbrenner/Laser aus ner Platte geschnitten. Heute könnte ich sowas selbst fräsen. Aber man sieht es geht auch so.

Da ich (Gott sei Dank) keinen verbeulten Krümmer haben, kann ich keine Live Bilder zeigen, obwohl da wäre denke ich sogar ein Video noch besser.

Na beim nächsten Treffen nehme ich mal alles mit und zur Not hauen wir mit dem Hammer in irgendeinen Krümmer ne Beule


Ciao
Kalle

_________________

Hallo Kalle,

die Ausbeulanleitung ist hoch interessant und ich bin mächtig beeindruckt, an welche Reparaturen sich hier so manche rantrauen. Ich befürchte nur, dass das auch für versierte Schrauber schon eine sehr aufwendige und schwierige Sache ist. Und so ganz ungefährlich scheint es ja auch nicht zu sein.

Ich schätze fast, dass das Aufschneiden, Zurechtdengeln und wieder Zusammenschweißen eines Auspuffs die fast einfachere, weil im Ergebnis sicherere Lösung ist. Selbst derjenige, der nicht gut schweißen kann (z.B. ich), kann die anderen Vorarbeiten recht einfach selbst machen. Und dann gibt es ja noch die Edelstahlauspuffsets für die entsprechenden Hubraumstufen, die man dann passend zusammensetzen und schweißen kann. Das Set kostet in Novegro z.B. rund 150,00 € bis 180,00 €.

Für den, der nicht Originalität braucht und evtl. auch etwas "tunen" will, ist die letzte Lösung in meinen Augen daher vorzugswürdig.

Aber die Anleitung habe ich mir dennoch mal ausgedruckt und archiviert. Man weiß ja nie, in was für eine Verlegenheit man einmal kommen kann...

Gruß
Johannes

_________________
Mainfranken: Klöß, sonst nix!
KTM | KAWASAKI | ASPES | BETA
www.ENDURO-CLASSIC.de

Johannes, die Ausbeulmethode haben wir zig fach in unseren Enduro Urlauben anwenden müssen.

Im schweren und steinigen Gelände, hast du so schnell die 2-Taktbirne sowas von geplättet, das da keine Banane mehr durchgegangen wäre.

Dazu hab ich das Dinge damals immer mit gehabt und die meisten 125 und 250/300er Krümmer konnte man damit abdichten.

Natürlich macht es für die meisten hier wohl kaum Sinn sich so ein Teil zu bauen.
Aber man könnte seine platten Krümmer zum nächsten Treffen mitnehmen und man macht dort nen Ausbeul-Contest

Wieder andere haben in ihrer Freizeit (so wie ich ) nichts dümmeres zu tun als sich so was zu basteln, weil sie es können oder nen Kollegen/Nachbarn dafür haben.

Die Leute aus der Rhein/Main/Neckar Gegend können natürlich auch gerne zu mir kommen und wir hübschen bei mir die Krümmer an.


Gruß
Kalle

_________________

So jetzt hab ich mal einen verbeulten Suzuki RM 125er Krümmer von Dirk zugeschickt bekommen.

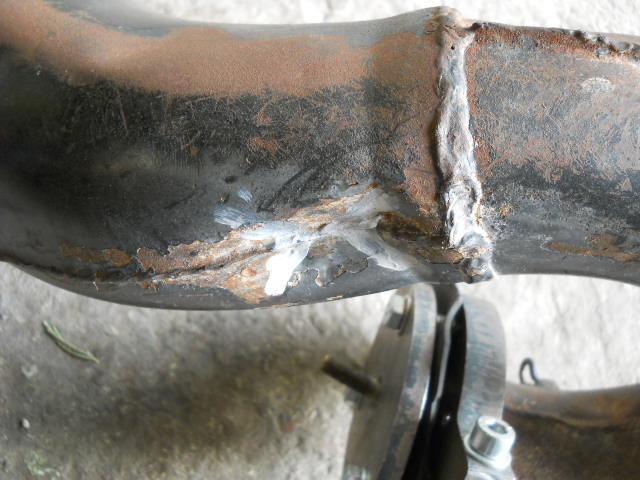

Hier mal Bilder vom Anlieferungszustand. Dirk hat die "kaum" zu sehenden Beulen noch liebevoll mit weißer Farbe markiert. (he Dirk so alt bin ich auch noch nicht )

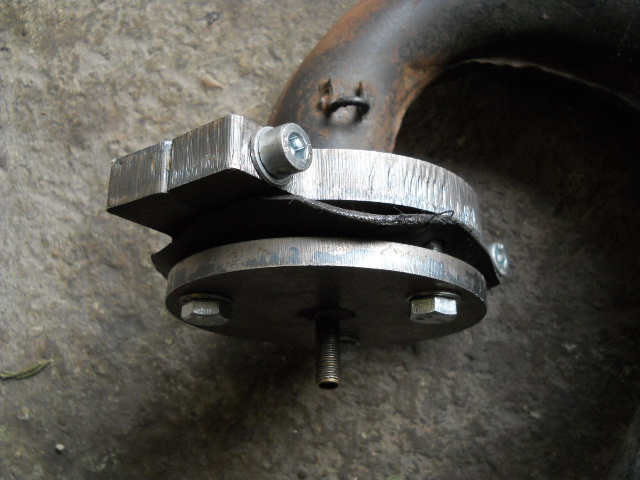

Leider war der Suzuki Auspuff wieder mal anders als alle vorherigen, somit musste ich wieder ne neue Aufspannung anfertigen. Hab es aber jetzt raus relativ schnell neue Aufspannungen anzufertigen und so wird der Vorrat wieder größer

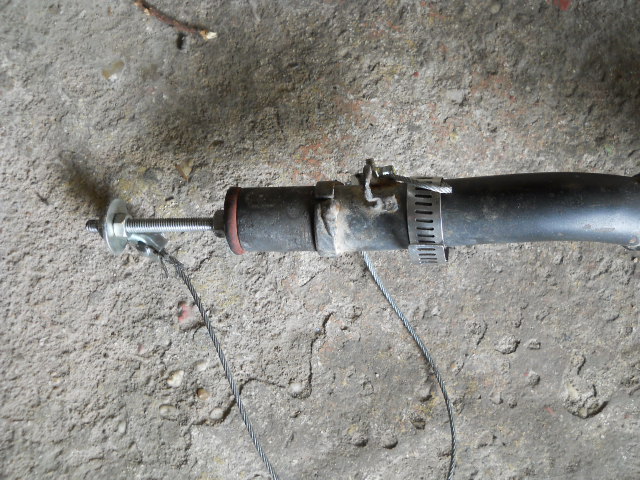

Dann wieder alles verschlossen






Danach 7 bar Druckluft drauf und schon mit der Flamme die Stellen bis zur Rotglut erhitzt. Muss sagen mit Autogenflamme ging das alles noch mal um Welten besser, hatte ich aber im Moment nicht zur Verfügung. Aber es zeigt auch das man mit ner Campinggasflasche so was prima machen kann.




Bei der Beule die mitten über zwei sich kreuzende Schweißnähte führte war klar, das sie so nicht rausgehen würde. Dazu hab ich mir dann den selbst gebauten Zughammer (in der Werkstatt auch "Wichser " genannt) genommen. Einfach einen Nagel an die tiefste Stelle geheftet und mittels des Zughammer 1 - 2 mal kurz gezogen als alles rotglühend war und schon war auch die Stelle gemeistert.






Hier jetzt das Ergebnis.










Hab nichts sauber gemacht, aber ich denke man kann das Ergebnis schon erkennen. Aber Dirk soll ja auch noch was zu tun haben. Übrigens krasse Farbe, hat sich von der Hitze überhaupt nicht beeindrucken lassen
Da ich im Moment jedoch einwenig gehandicapt bin (Montag hatte ich Meniskus OP) dauert es noch bis Dirk hier seine Freude kund tun kann.

Gruß
Kalle

_________________

Hey Kalle,
bin schon mal begeistert!!!!

Super das du trotz Handicap meinen Auspuff verschönert hast!

Mit den Beulen konnte ich mir irgendwie nicht verkneifen, sollte keine Anspielung sein

Sieht jedenfalls super aus was du mit den Beulen gemacht hast

Bezüglich der Farbe, da hat sich Suzuki wohl ein paar Gedanken gemacht

Wegen dem restlichen Verschönern, wenn ich den Auspuff wieder habe,
lasse ich den fein strahlen und dann wird der mit hitzefestem Schwarz gelackt!

An dieser Stelle nochmal:
und die Mühe hat sich auf jeden Fall gelohnt,
wenn die 2.RM fertig ist poste ich wieder Bilder!

Gruß Dirk

Hallo Kalle,

gute Besserung!
Woher hattest Du die Verletzung, aber nicht vom ASPES fahren, oder?

Ich hatte es schon mal gesagt, ich bin jedes mal wieder erstaunt, was Du alles weißt und handwerklich kannst, Respekt.
